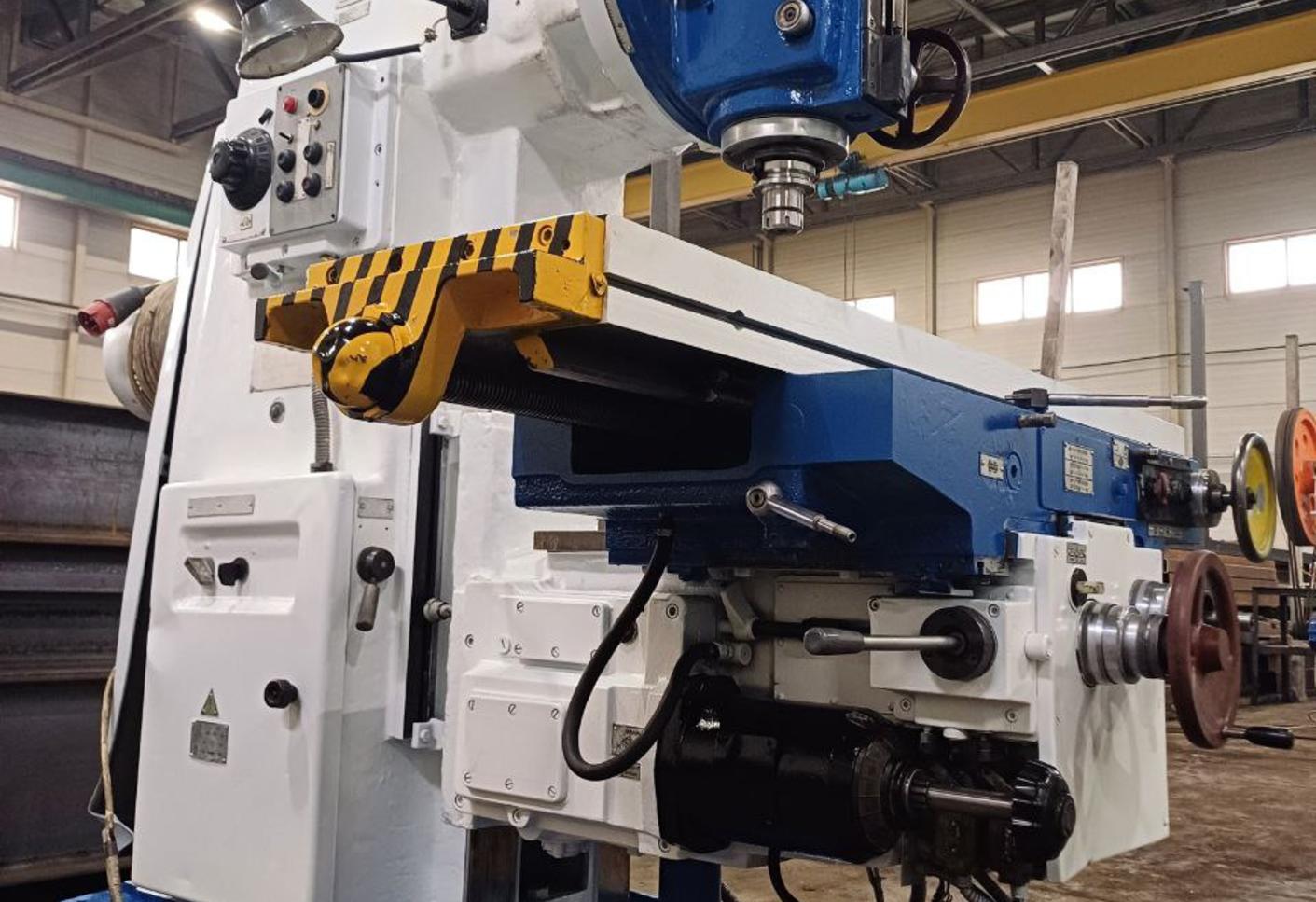

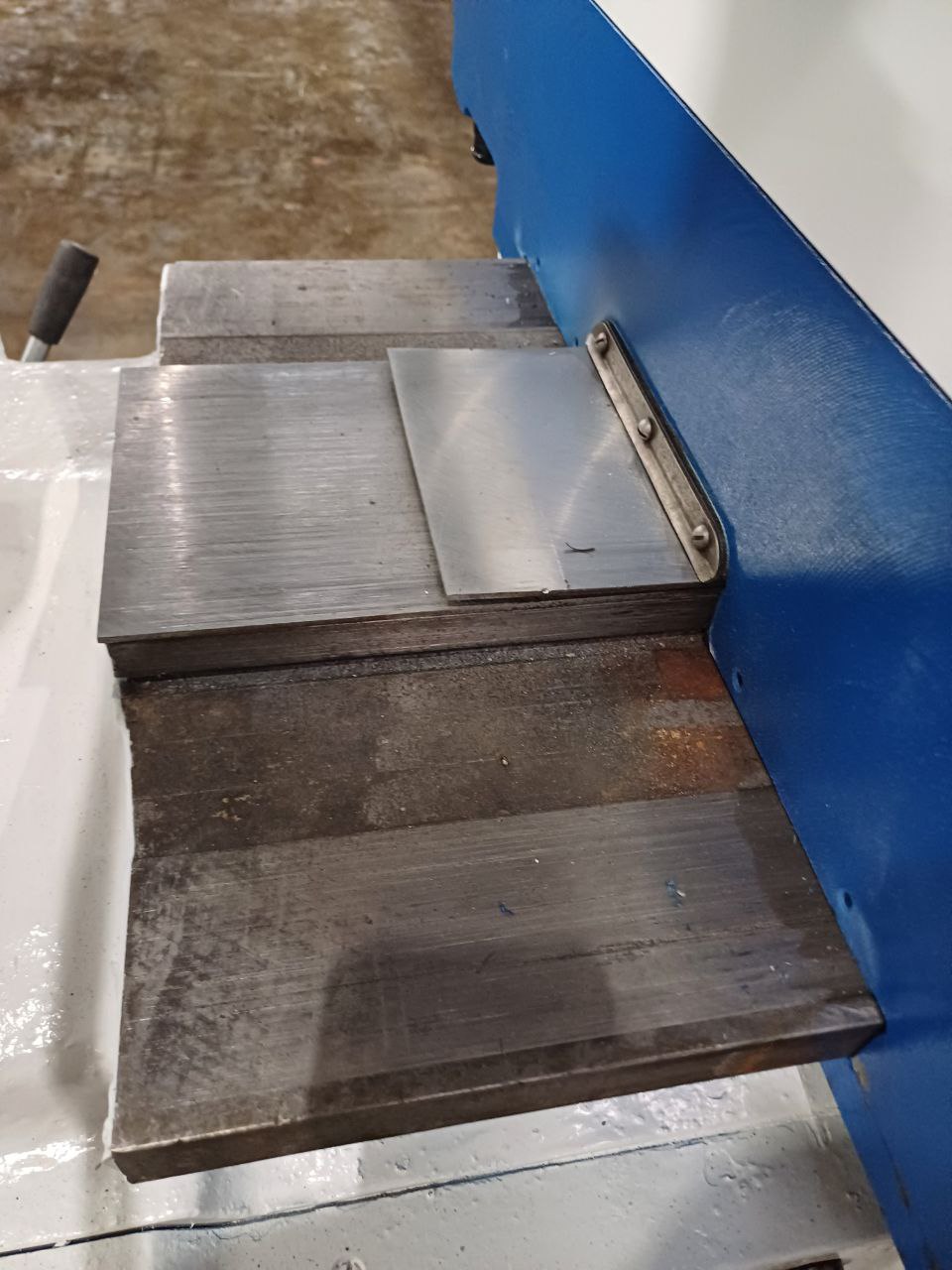

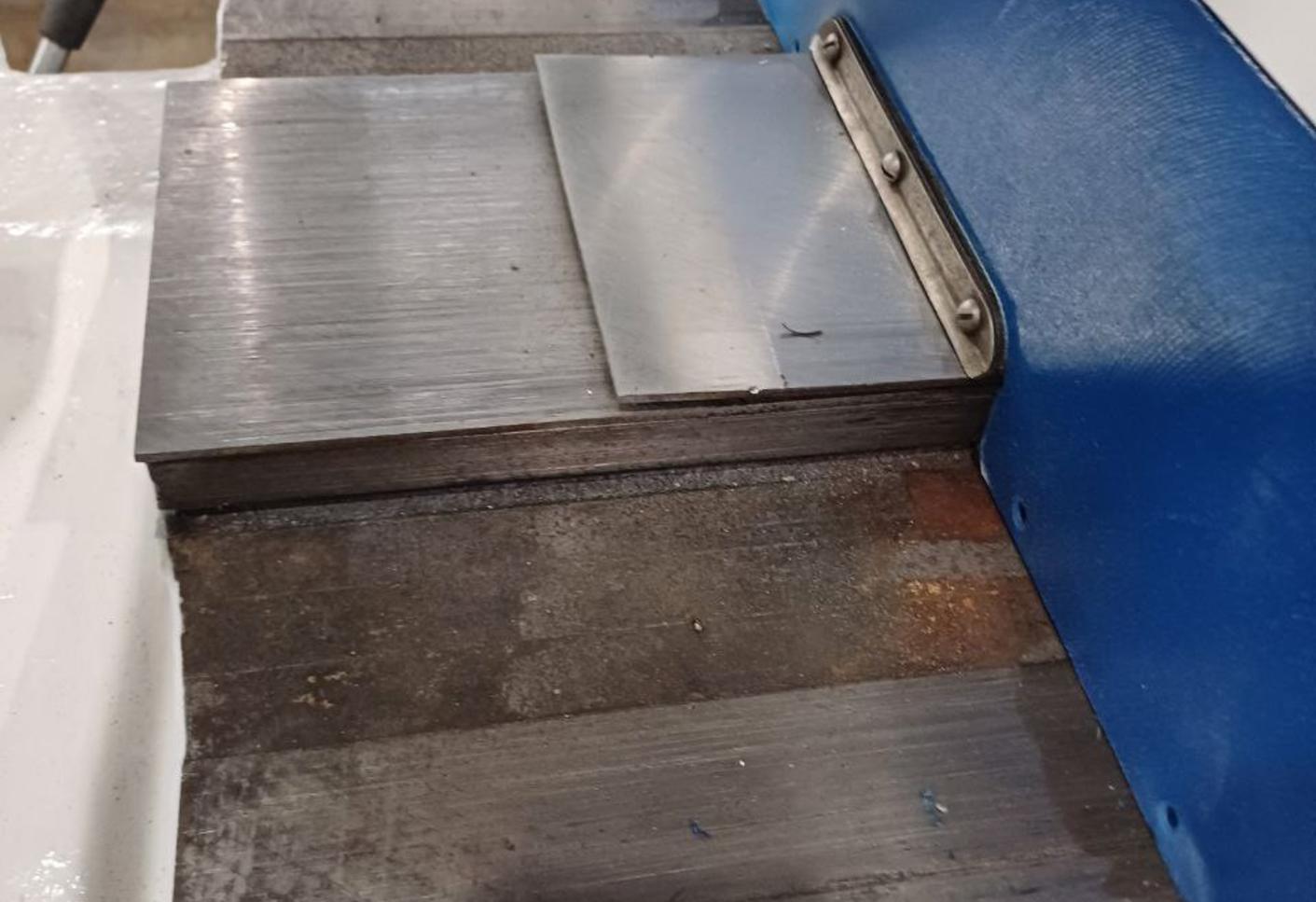

Станок консольно-фрезерный вертикальный ВМ127

Описание

ВМ127 (ВМ-127) cтанок вертикальный консольно-фрезерный. Назначение, область применения

Станок фрезерный консольный вертикальный модели ВМ127 предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов и сплавов торцовыми, концевыми, цилиндрическими, радиусными и другими фрезами в условиях индивидуального, мелкосерийного и серийного производства. Масса детали с приспособлением — до 300 кг.

Консольно-фрезерный станок ВМ127 заменил в 1980 году широко известный фрезерный станок 6Р13, разработанный на Горьковском заводе фрезерных станков и был заменен в конце 80-х на более совершенный ВМ127М.

На станке можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки, зубчатые колеса и т. д.

Возможность настройки станка па различные полуавтоматические и автоматические циклы позволяет организовать многостаночное обслуживание

Мощный привод главного движения станка ВМ 127 и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей быстрорежущего и твердосплавного инструмента.

Простота обслуживания станка ВМ127 переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.

Автоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.

Перечень органов управления фрезерным станком ВМ127

1. Кнопка «Стоп» (дублирующая)
2. Кнопка «Пуск шпинделя» (дублирующая)
3. Стрелка-указатель скоростей шпинделя
4. Указатель скоростей шпинделя
5. Кнопка «Быстро стол» (дублирующая)
6. Кнопка «Импульс шпинделя»
7. Переключатель зажима—отжима инструмента
8. Поворот головки
9. Зажим гильзы шпинделя
10. Звездочка механизма автоматического цикла
11. Рукоятка включения продольных перемещений стола
12. Зажимы стола
13. Маховичок ручного продольного перемещения стола
14. Кнопка «Быстро стол»
15. Кнопка «Пуск шпинделя»
16. Кнопка «Стоп»
17. Переключатель ручного или автоматического управления продольным перемещением стола
18. Маховик ручных поперечных перемещений стола
19. Рукоятка ручного вертикального перемещения стола
20. Кольцо-нониус
21. Лимб механизма поперечных перемещений стола
22. Кнопка фиксации грибка переключения подач
23. Грибок переключения подач
24. Указатель подач стола
25. Стрелка-указатель подач стола . Рукоятка включения поперечной и вертикальной подач стола
26. Зажим салазок на направляющих консоли
27. Рукоятка включения продольных перемещений стола (дублирующая)
28. Маховичок ручного продольного перемещения стола (дублирующий)
29. Переключатель ввода «включено-выключено»
30. Переключатель насоса охлаждения «включено-выключено»
31. Переключатель направления вращения шпинделя «влево-вправо»
32. Рукоятка переключения скоростей шпинделя
33. Переключатель автоматического или ручного управления и работы круглого стола
34. Зажим консоли на станине
35. Маховичок выдвижения гильзы шпинделя
36. Зажим головки на станине

Кинематическая схема фрезерного станка ВМ127

Привод главного движения осуществляется от фланцевого электродвигателя через упругую соединительную муфту.

Числа оборотов шпинделя изменяются передвижением трех зубчатых блоков по шлицевым валам.

Коробка скоростей сообщает шпинделю 18 различных скоростей.

Привод подач осуществляется от фланцевого электродвигателя, смонтированного в консоли. По средством двух трехвенцовых блоков и передвижного зубчатого колеса с кулачковой муфтой коробка подач обеспечивает получение 18 различных подач, которые через шариковую предохранительную муфту передаются в консоль и далее при включении с ответствующей кулачковой муфты к винтам продольного, поперечного и вертикального перемещений.

Ускоренные перемещения получаются при включении фрикциона быстрого хода, вращение которого осуществляется через промежуточные зубчатые колеса непосредственно от электродвигателя подач.

Фрикцион сблокирован с муфтой рабочих подач, что устраняет возможность их одновременного включения. Вертикальные подачи в 3 раза меньше продольных

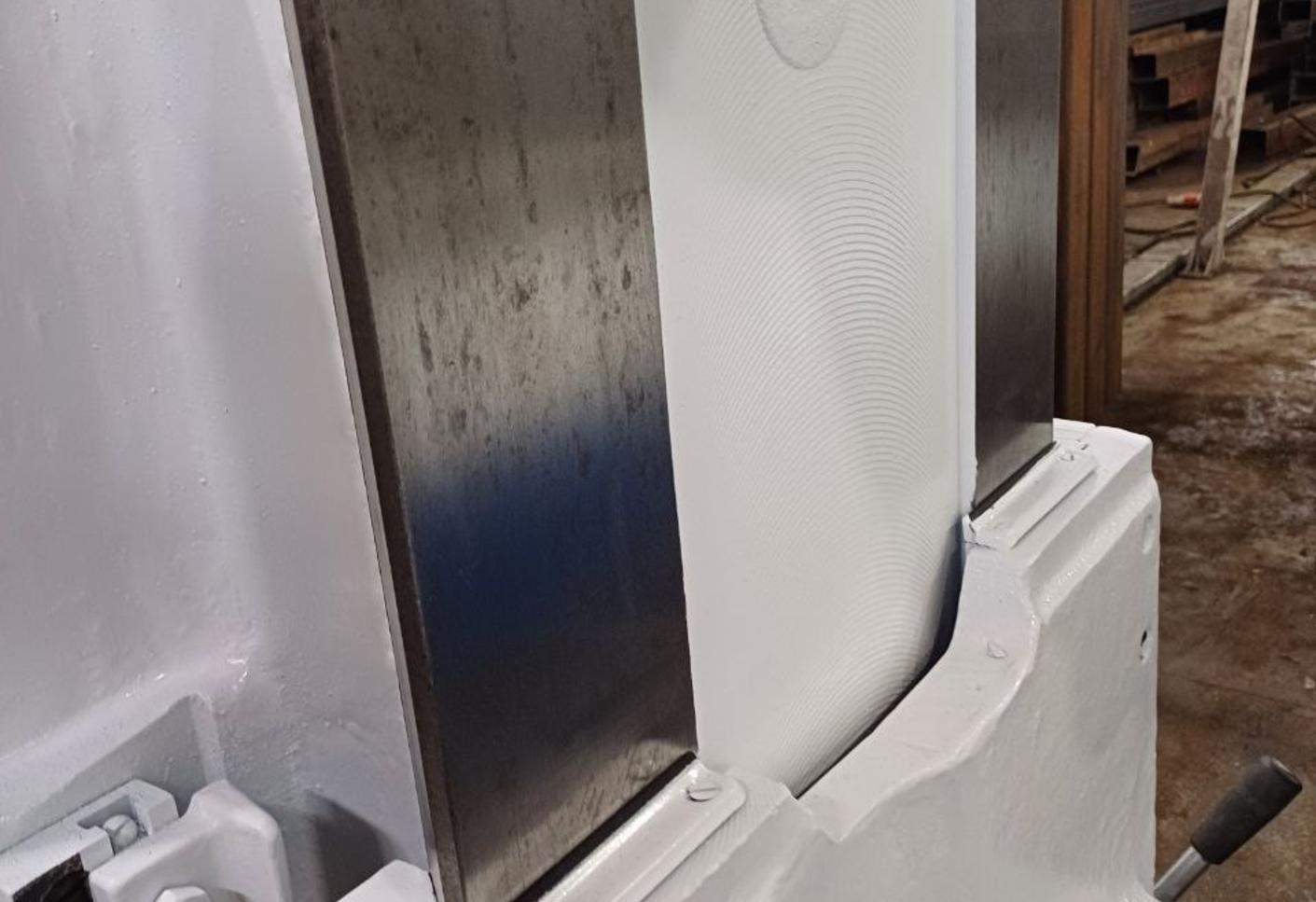

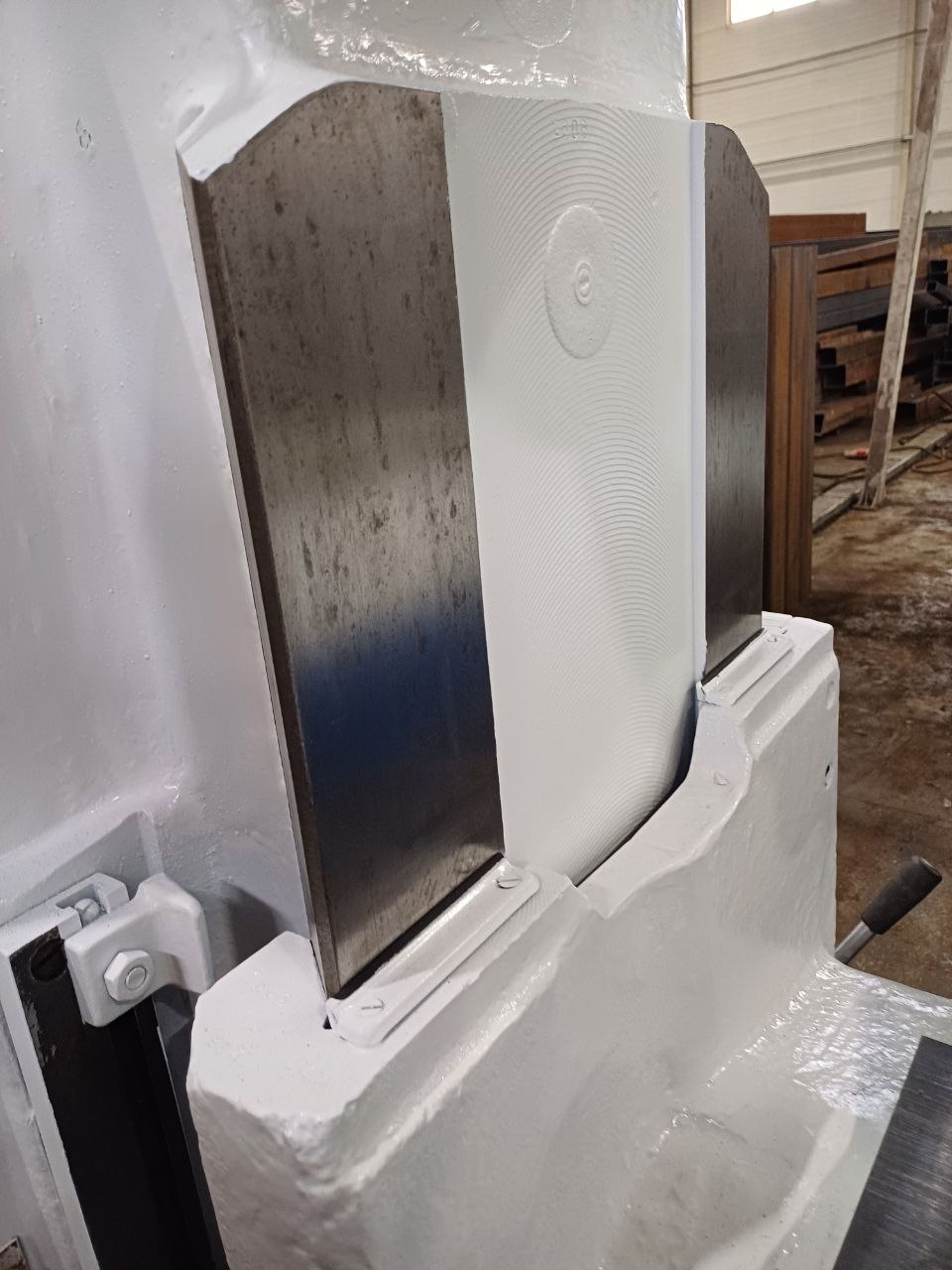

Станина является базовым узлом, на котором монтируются остальные узлы и механизмы станка и жестко закреплена на основании и зафиксирована штифтами.

Поворотная головка (рис. 14) центрируется в кольцевой выточке горловины станины и крепится к ней четырьмя болтами, входящими в Т-образный паз фланца.

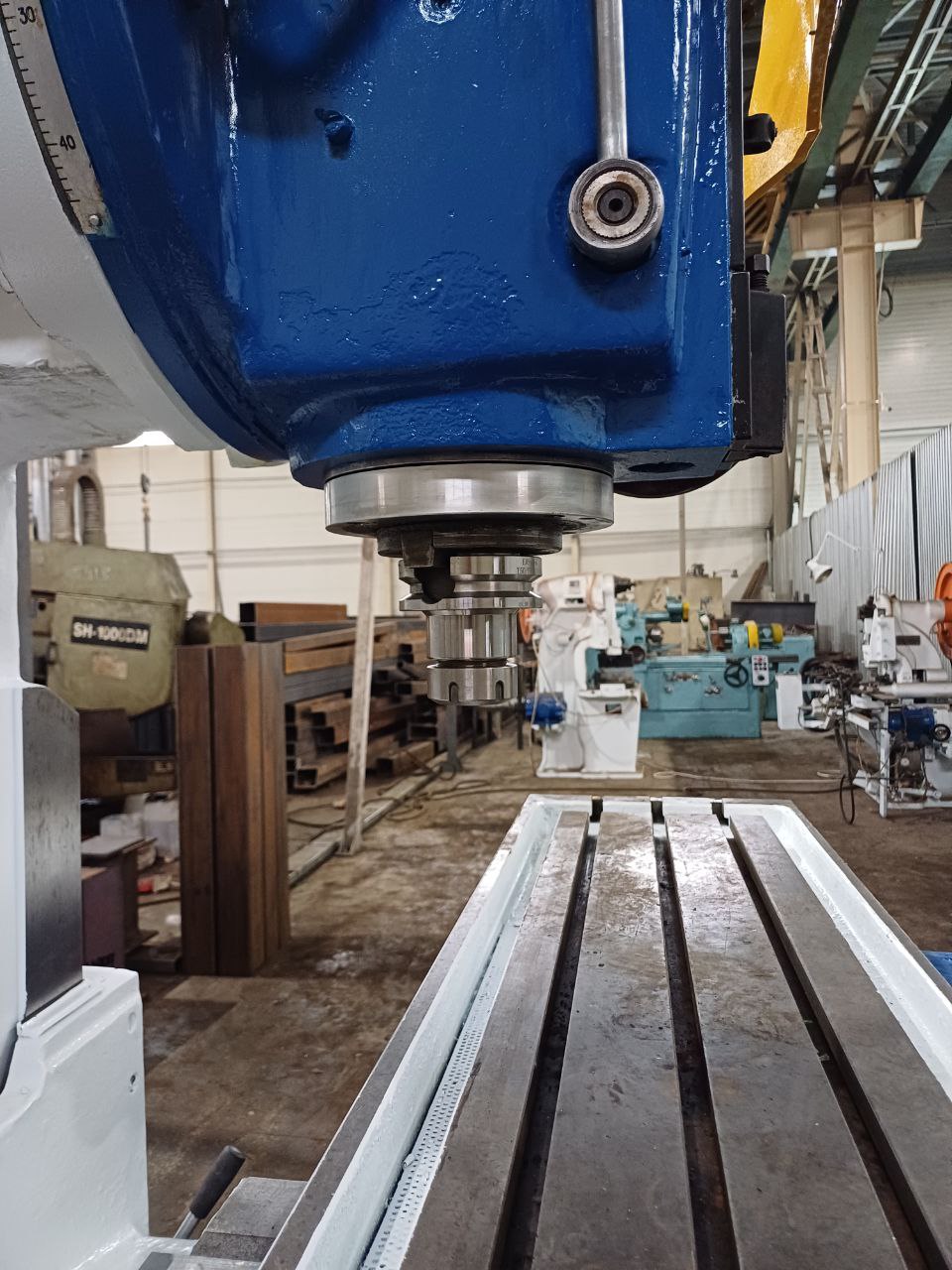

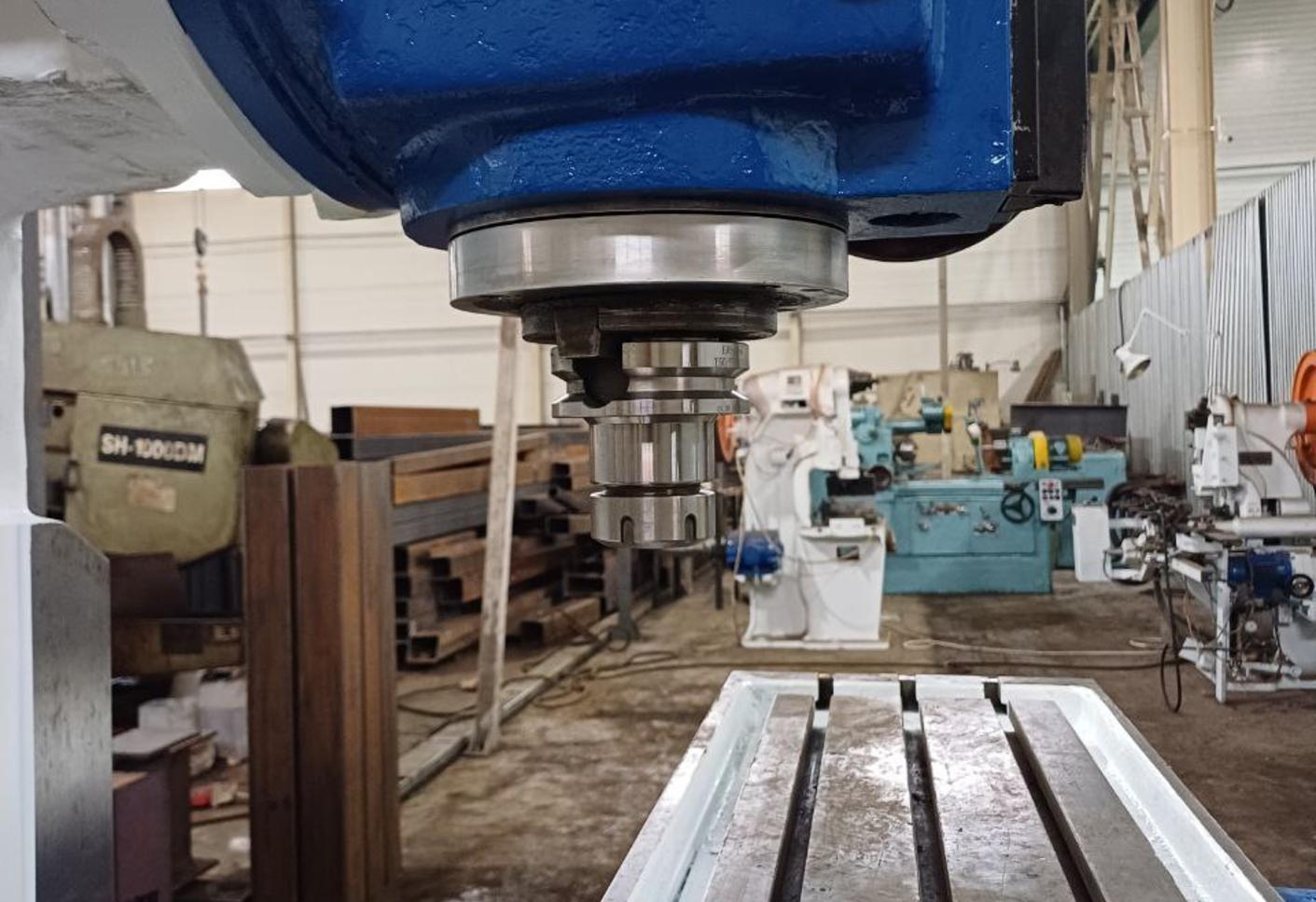

Шпиндель представляет собой двухопорный вал, смонтированный в выдвижной гильзе. Регулирование осевого люфта в шпинделе осуществляется подшлифовкой колец 3 и 4. Повышенный люфт в переднем подшипнике устраняют подшлифовкой полуколец 6 и подтягиванием гайки.

Электрооборудование станка ВМ127 (вм-127)

• Питающая сеть: Напряжение 380 В, род тока переменный, частота 50 Гц
• Цепи управления: Напряжение 110 В, род тока переменный
• Цепи управления: Напряжение 65 В, род тока постоянный
• Местное освещение: напряжение 24 В.
• Номинальный ток (сумма номинальных токов одновременно работающих электродвигателей) 20 А.
• Номинальный ток защитного аппарата (предохранителей, автоматического выключателя) в пункте питания электроэнергией 63 А.
• Электрооборудование выполнено по следующим документам: принципиальной схеме 6Р13.8.000Э3. схеме соединения изделия Р13.8.000Э4.
